Diagram Nedir? Akış Diyagramı Nasıl Oluşturulur ve Kullanılır?

Bir fikri anlatmanın birçok yolu vardır.

Bazen yazıyla, bazen kodla, bazen de bir diyagramla.

Ancak bir sürecin adımlarını, karar noktalarını ve farklı olasılıklarını anlatmanız gerektiğinde, akış diyagramları en anlaşılır yöntemlerden biridir.

Bir işlemi anlatırken:

Önce ne olacak?
Sonra ne olacak?
Hangi durumda hangi işlem yapılacak?

sorularını görsel olarak cevaplamak istiyorsanız, akış diyagramı kullanabilirsiniz.

Bu yazıda akış diyagramlarının ne olduğunu, nerelerde kullanıldığını ve CodeLuma Diagram ile nasıl diyagram oluşturabileceğinizi anlatacağım.

Akış diyagramı (flowchart), bir sürecin veya algoritmanın adımlarını görsel olarak gösteren diyagramdır.

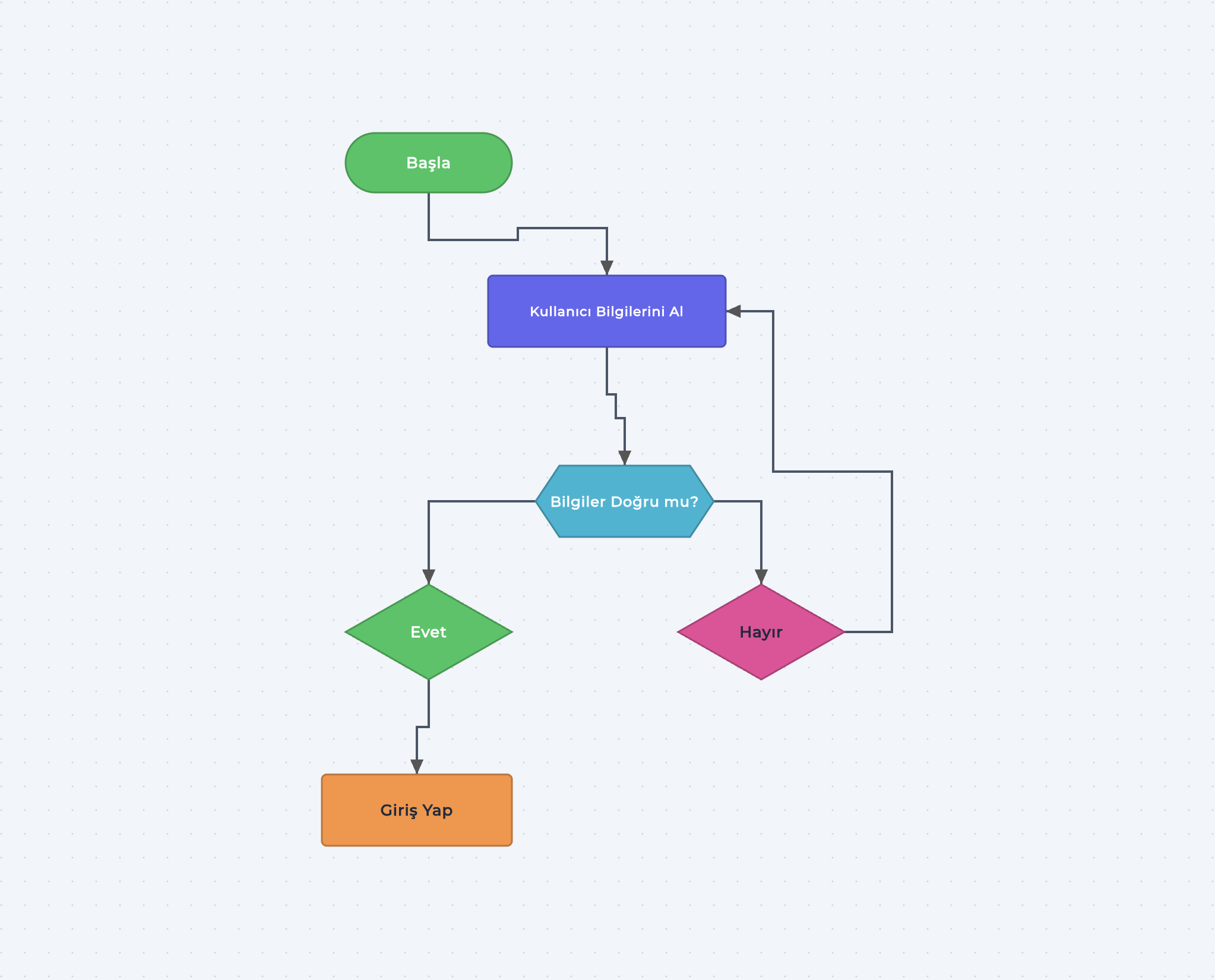

Örneğin basit bir kullanıcı giriş sürecini düşünelim:

Bu süreci yazıyla anlatmak mümkün olsa da diyagram sayesinde sürecin tamamını tek bakışta görebilirsiniz.

Akış diyagramları genellikle:

- Başlangıç ve bitiş noktalarını

- Yapılan işlemleri

- Karar noktalarını

- Girdi ve çıktıları

- Veritabanı işlemlerini

- Farklı süreçler arasındaki bağlantıları

göstermek için kullanılır.

Bu nedenle akış diyagramları sadece programlama için değil, birçok farklı alan için kullanılabilir.

Bir yazılım geliştiricisi algoritmasını planlamak için akış diyagramı kullanabilir.

Bir öğrenci bir problemin çözüm adımlarını gösterebilir.

Bir ekip bir iş sürecini açıklayabilir.

Bir girişimci ise ürününün veya sisteminin nasıl çalıştığını görselleştirebilir.

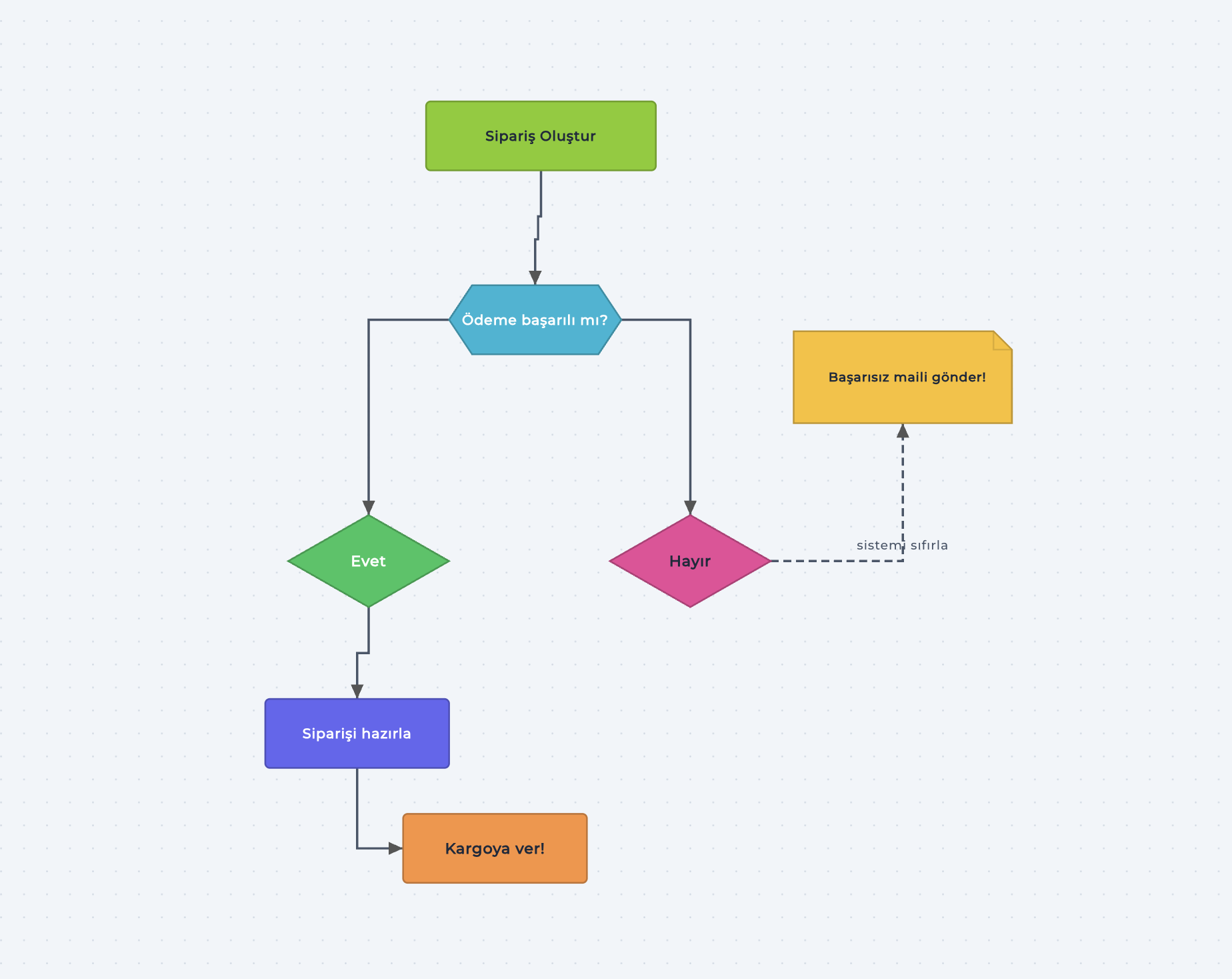

Örneğin bir e-ticaret sipariş süreci şöyle gösterilebilir:

Bu tür bir diyagram, sistemin nasıl çalıştığını teknik olmayan kişilere bile anlatmayı kolaylaştırır.

CodeLuma Diagram, akış diyagramları ve süreç şemaları oluşturmak için geliştirdiğim çevrimiçi bir diyagram aracıdır.

Amaç basit:

Bir süreci veya fikri hızlıca görselleştirebilmek.

Bir şekil seçin, çalışma alanına ekleyin, metnini yazın ve diğer şekillerle bağlantı kurun.

Birkaç dakika içinde bir sürecin tamamını görsel olarak oluşturabilirsiniz.

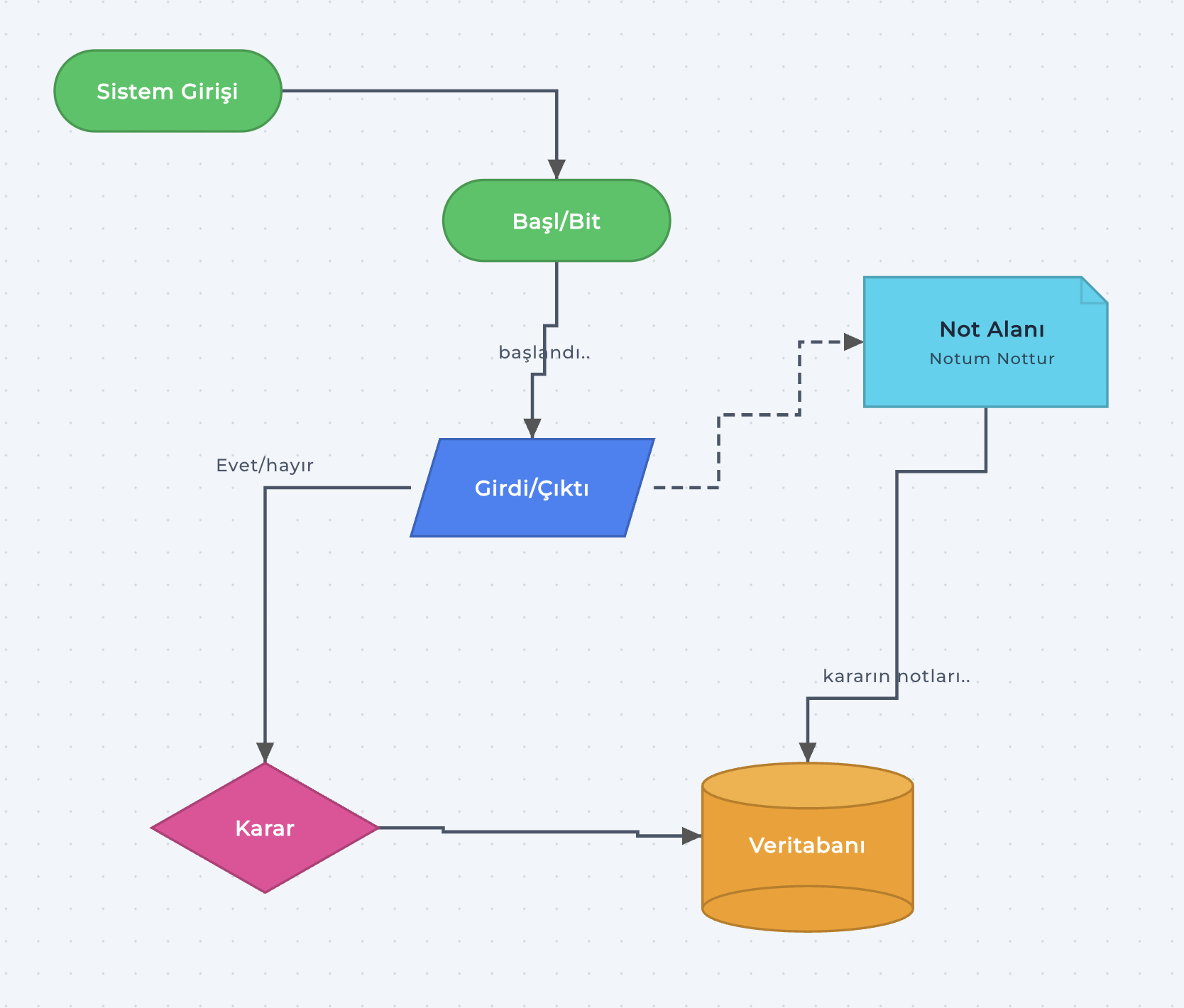

Diagram içerisinde farklı amaçlar için kullanabileceğiniz çeşitli şekiller bulunur.

Süreç şekilleri bir işlemi veya adımı göstermek için kullanılabilir.

Karar şekilleri, bir koşula göre sürecin farklı yönlere ayrılmasını sağlar.

Başla/Bitir şekilleri sürecin başlangıç ve bitiş noktalarını gösterir.

Girdi/Çıktı şekilleri dışarıdan veri alınan veya sonuç üretilen adımlar için kullanılabilir.

Bunlara ek olarak Veritabanı, Belge, Hazırlık ve Not gibi şekiller de farklı süreçleri daha detaylı şekilde ifade etmenizi sağlar.

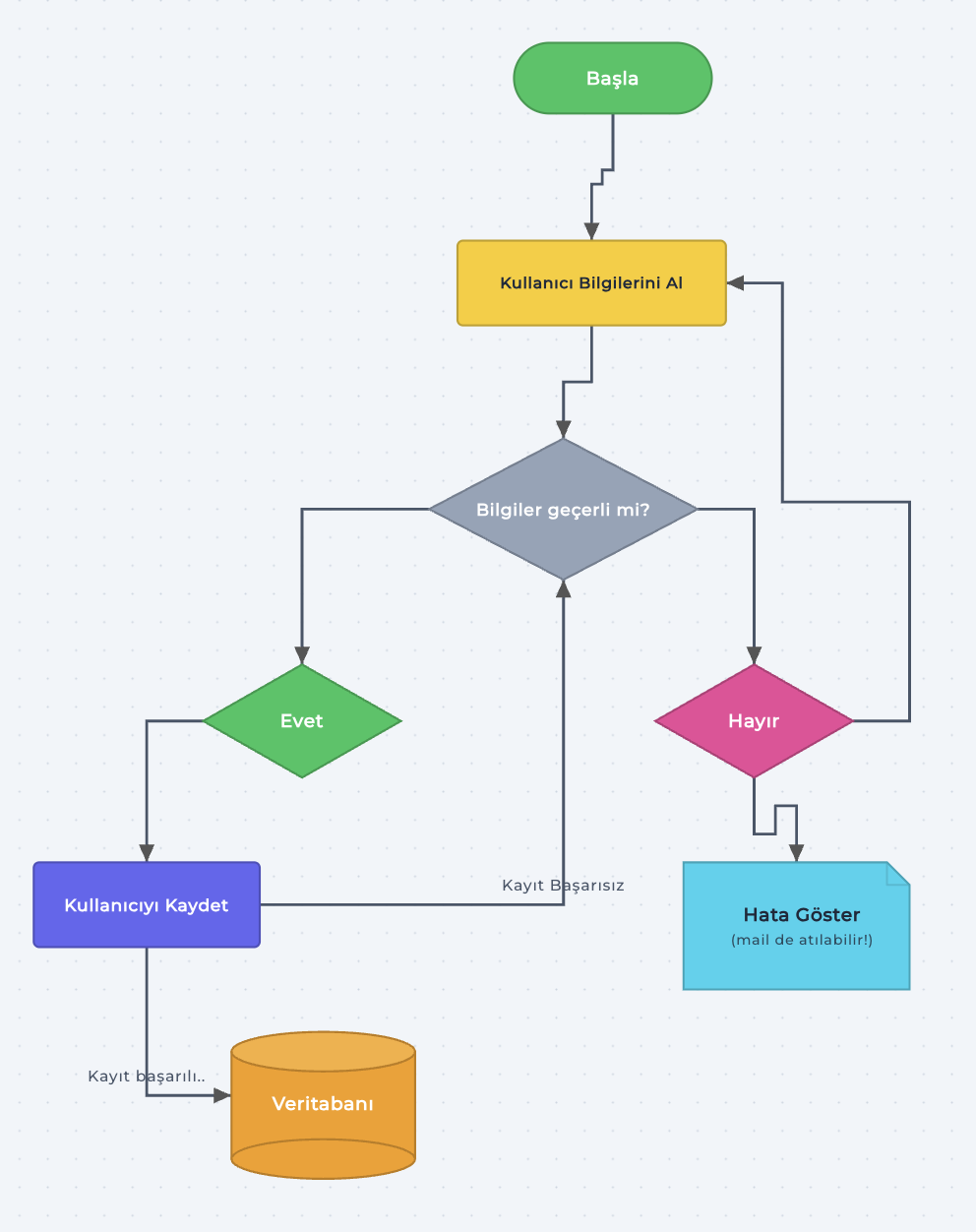

Örneğin bir web uygulamasının kullanıcı kayıt süreci şöyle oluşturulabilir:

Bir diyagram oluşturmadan önce anlatmak istediğiniz süreci belirleyin.

Öncelikle sürecin nerede başladığını düşünün. Daha sonra yapılan işlemleri ve karar noktalarını ekleyin.

Örneğin:

Daha sonra bu adımları Diagram üzerinde uygun şekillerle oluşturup birbirine bağlayabilirsiniz.

Bir akış diyagramı oluştururken şu soruları sormak faydalıdır:

- Bu süreç nerede başlıyor?

- Hangi adımlar var?

- Hangi noktada karar veriliyor?

- Her olası durumda ne olacak?

- Süreç nerede sona eriyor?

Bu sorular, projenizin mantığını kod yazmadan önce anlamanıza yardımcı olur.

Yazılım geliştirirken çoğu zaman doğrudan kod yazmaya başlarız.

Ancak özellikle daha büyük projelerde, kod yazmadan önce algoritmanın akışını oluşturmak oldukça faydalı olabilir.

Bir diyagram sayesinde:

- Algoritmanızı planlayabilir

- Karmaşık süreçleri parçalara ayırabilir

- Eksik senaryoları fark edebilir

- Takım arkadaşlarınıza sistemi anlatabilir

- Projenizi daha iyi dokümante edebilirsiniz

Örneğin bir kullanıcı giriş sistemi için farklı durumları kodlamadan önce görsel olarak planlayabilirsiniz.

Bu yaklaşım, özellikle C programlama ve gömülü sistemlerde de oldukça kullanışlıdır.

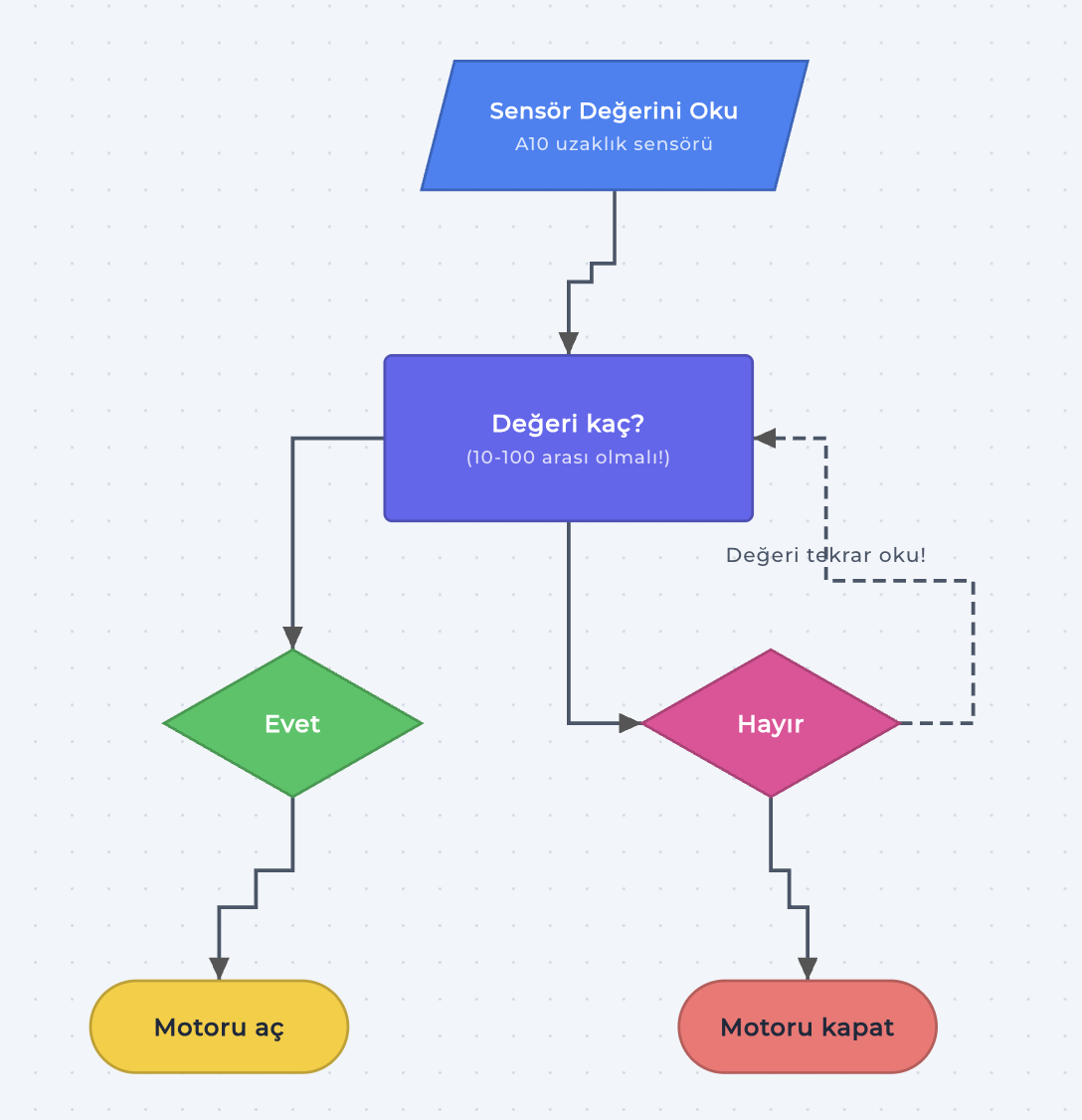

Bir mikrodenetleyicinin sensör okuması, GPIO kontrolü veya bir motorun çalışma mantığı; kod yazılmadan önce akış diyagramı olarak planlanabilir.

Örneğin:

Bu sayede programın çalışma mantığını daha kod yazmaya başlamadan görebilirsiniz.

Hazırladığınız diyagramı PNG formatında dışa aktarabilirsiniz.

Bu diyagramları:

- Blog yazılarında

- Sunumlarda

- Proje dokümantasyonlarında

- GitHub README dosyalarında

kullanabilirsiniz.

Diagram ayrıca çalışmalarınızı JSON formatında dışa aktarmanıza da olanak sağlar.

Bu sayede diyagramınızı yalnızca bir görsel olarak değil, yapısal bir veri olarak da saklayabilirsiniz.

Akış diyagramları bir süreci görselleştirmenin en kolay yollarından biridir.

Bir yazılım algoritmasını planlıyor, bir iş sürecini anlatıyor, bir sistemin nasıl çalıştığını açıklıyor veya kafanızdaki bir fikri görsel hale getirmek istiyor olabilirsiniz.

Bu durumların tamamında bir akış diyagramı kullanabilirsiniz.

CodeLuma Diagram ile:

- Süreçlerinizi görselleştirebilir

- Karar noktaları oluşturabilir

- Algoritmalarınızı planlayabilir

- Projelerinizi dokümante edebilir

- Diyagramlarınızı PNG olarak dışa aktarabilir

- Çalışmalarınızı JSON formatında kaydedebilirsiniz

Bazen bir süreci anlamanın en kolay yolu onu kodlamak değil, önce çizmektir. 🚀
